调节阀

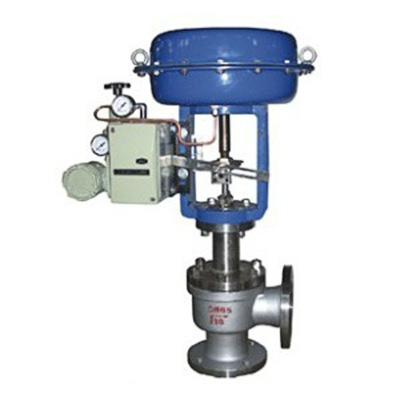

ZJHJ气动薄膜角型调节阀采用顶部导向结构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。



阀体部分

阀体型式：铸造角型阀

公称通径：DN25 、32 、40 、50 、65 、80 、100 、125、150、200

公称压力：PN 1.6、2.5、4.0、6.4、10Mpa

ANSI 150、300、 600Lb

JIS 10K、20K、30K

连接方式：法兰： FF、RF、RTJ、等

焊接：SW、BW

法 兰 距：符合IEC 534

阀盖形式：标准型、加长型（散热、低温、波纹管密封）

填 料：V型聚四氟乙烯、柔性石墨填料等

密 封 垫：金属夹石墨密封垫

执行机构：气动：薄膜多弹簧执行机构气开式、气关式 、双作用气缸式执行机构

电动：普通型381L PSL、防爆型381L系列

定位器：电气阀门定位器、智能型数字定位器

附 件：电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等



阀内部件

阀芯型式：单座、套筒型阀芯

流量特性：等百分比、线性 、快开

内件材质：标准材质组合及使用温度、压力范围请参阅附录

阀体材质：WCB、WC9、CF8、CF8M等

阀盖材质：WCB、WC9、CF8、CF8M

阀芯材质：304、304+STL/PTFE、316、316+STL/PTFE

填料材质：“V”型PTFE、 柔性石墨、波纹管
